施工技术
>
套装镁(锌)合金牺牲阳极安装
施工技术

套装镁(锌)合金牺牲阳极安装

浏览量

  一、说明

  本册适用于套装镁合金牺牲阳极(锌合金牺牲阳极)安装、测量使用。请详细阅读本册后,根据实际情况准备工具,为方便安装,可以使用您认为更为方便可靠的工具。如采用铝热焊技术焊接,请结合《铝热焊使用手册》使用,如有疑问请联系本公司。

  二、工具准备

  1.自来水:用于阳极回填时对阳极进行浇灌,根据阳极数量准备;

  2.剥电缆外绝缘保护层用的工具,比如钳子或者刀具;

  3.清除管道表面防腐层用的凿子、锤子、砂纸;

  4.铝热焊工具:焊剂、模具、打火枪;

  5.补口用热熔胶、补伤片;

  6.加热设备;

  7.硫酸铜参比电极(长效埋地式或便携式);

  8.万用表(推荐使用数字万用表DT-930);

  三、牺牲阳极的组成

  套装镁合金牺牲阳极由以下几部分组成:

  1.任意规格的一支镁合金阳极;

  2.焊接在镁阳极钢芯上面的若干长度电缆线;

  3.镁合金阳极专用填料(粉状);

  4.承装镁阳极及填料的棉布袋;

  5.最外面一层白色编织包装袋;

  四、阳极检查

  在搬运阳极过程中注意轻拿轻放,防止棉布袋划破,严禁扯拉电缆线,防止电缆与阳极连接处脱落。阳极运输到现场后,应对阳极的填料、电缆与阳极的连接处进行检查,如果发现填料撒漏较多,或者电缆连接处脱落,需要现场处理补救。

  五、阳极地床的开挖

  根据设计要求,在管线的相应位置开挖阳极坑(地床),尺寸比套装镁合金阳极稍大,能容下阳极放置。阳极地床一般采用与管道平行开挖方式。阳极地床和管道之间不允许有金属构筑物,应避开交流电干扰严重的地方。

  六、阳极的埋设及深度

  镁合金阳极在相应位置的阳极地床中埋设,阳极及电缆线埋设深度一般距地面不小于0.7米,但必须在 冻土层 以下位置。

  七、牺牲阳极(地床)位置分布及与管道的连接方式

  牺牲阳极位置分布及连接方式,应严格按照设计进行,一般遵循以下原则:

  1、直接连接

  ①当设计每组为一套阳极时候,建议相邻的两组阳极沿管道两边交替埋设,距离管道3~5米为宜,最小不小于于0.5米。如下图:

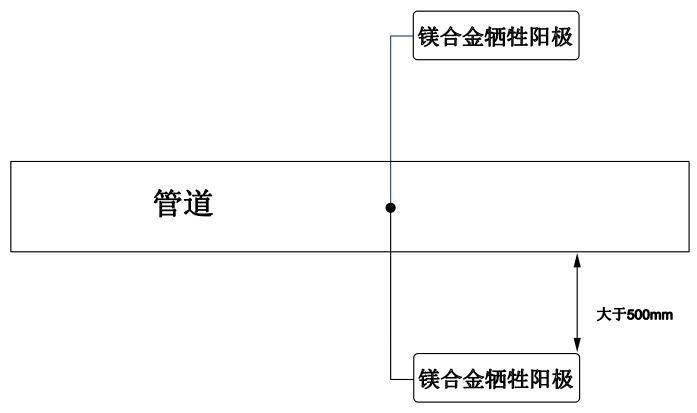

  ②当设计每组为2套、或者2套倍数的时候,建议在管道两边平均分布埋设,距离管道3~5米为宜,最小不小于于0.5米。如下图:

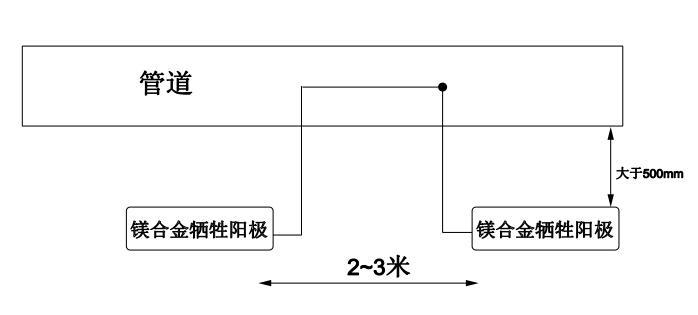

  ③当某些地段不允许在管道两旁埋设时,可调整至一边埋设,距离管道3~5米为宜,最小不小于于0.5米。但是每套阳极间隔2~3米为宜。如下图:



  2、间接连接

  需要通过测试装置间接与管道连接时,牺牲阳极位置不变,阳极线A连接到测试桩里的接线板上,用另外单独一根电缆线B(规格一般与阳极线相同)一端与管道连接,另一端也接到测试桩接线板中,在绝缘板上通过连接片与阳极电线导通。如图:



  八、阳极与管道焊接

  电缆与管道焊接方法:

  方法1:建议使用铝热焊技术进行,具体方法详见《铝热焊使用手册》;

  方法2:亦可事先在电缆连接端焊接铁板,铁板与管道焊接。如下图:



  所有电缆与管道的焊接,电缆线应预留足够的长度,以免回填时,土料压断电缆,甚至焊点脱落。

  九、补口防腐

  阳极焊接后,应严格按照设计要求,对补口进行防腐措施。可用下铺热熔胶,表面用补伤片进行防腐。具体步骤为:将棒状热熔胶盛入容器,加热后成胶状(也可用专用加热抢),铺满补口,上面贴上补伤片,对补伤片进行熏烤,使之与管道表面结合牢固,建议用防腐胶带进行缠绕加固。此为最低标准补口防腐,如用其它方式,效果不应低于此方法。

  十、牺牲阳极地床的回填

  补口防腐后,除去包装编织袋,阳极进行回填时,应充分浇水,每回填20~30cm应行夯一次并浇水,等水渗完后继续回填、夯实。并使填包料达到饱和,恢复地貌。回填土料禁止有石块等杂物。

  十一、牺牲阳极的测量

  有关管线、牺牲阳极数据的测量,需要埋设测试桩和参比电极,配合万用表测量。测试桩一般位于介质流向的左侧距管道中心线1.5米处,具体参考《测试桩使用手册》;长效参比电极一般埋设在构筑物附近,具体参考《长效硫酸铜参比电极使用手册》。

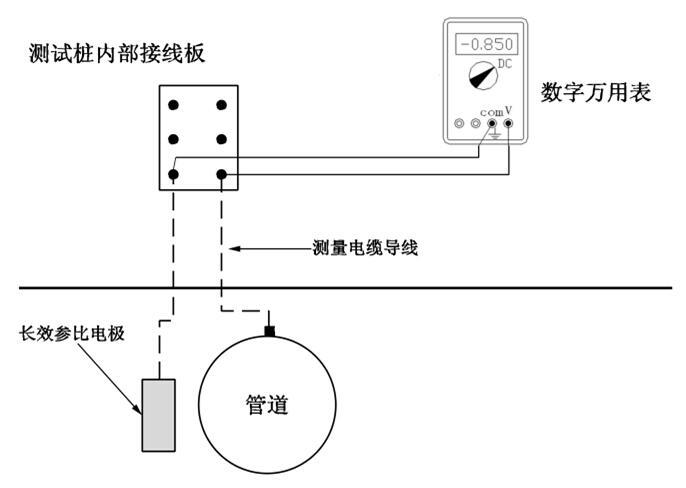

  1、电位测试桩接线方法

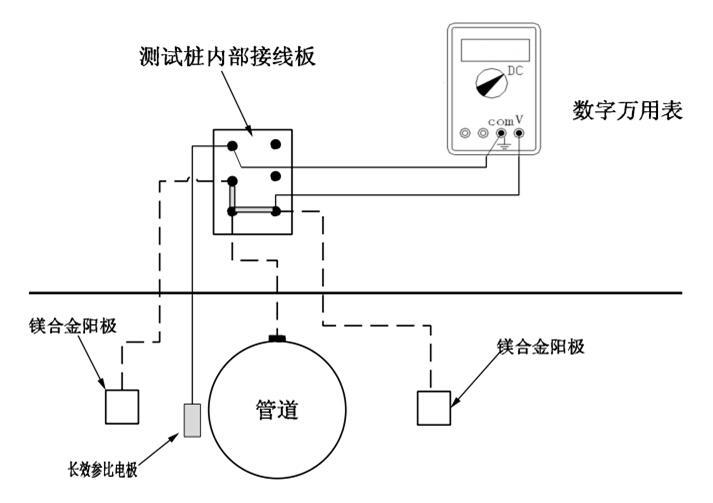

  2、牺牲阳极测试桩接线方法



  3、采用便携式参比电极测量时,测试桩接线方法同长效相同,将便携式参比电极置于被测构筑物上方测量,详细参考《便携式参比电极使用手册》。

  4、数据的测量应在埋设牺牲阳极7天后测量,采用数字万用表测量数据时,将万用表调至DC2V,参比电极线接入万用表负极,牺牲阳极线接入正极读数。
